ZE-F

Für Rundholz und Model, mittenzentriert

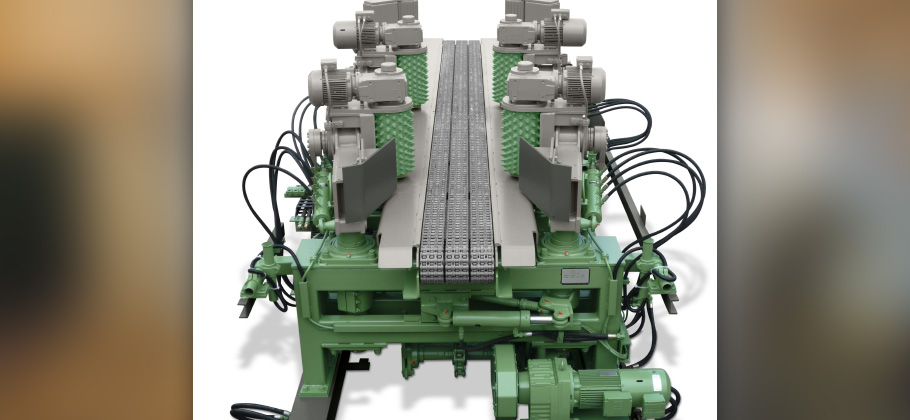

Der ZE-F Zentrier- und Einzugstisch ist für die Zentrierung und Zufuhr von Rundholz
und Model vor Gatteranlagen hoher Leistung und Stückfolge konzipiert.

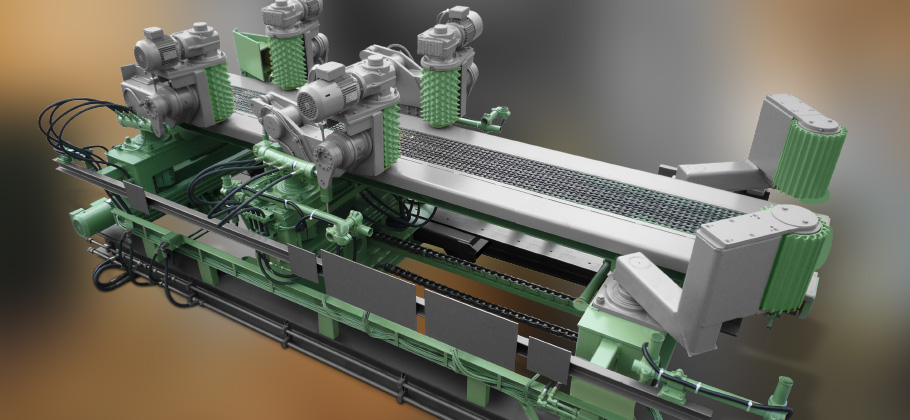

Aufbau und Arbeitsweise

Der Zentriertisch ZE-F wird vor einem Gatter aufgestellt. Er übernimmt das Holz von
einem Blockförderer (Messblockzug) und befördert es auf einem Kettenbett zum nach-
folgenden Gatter.

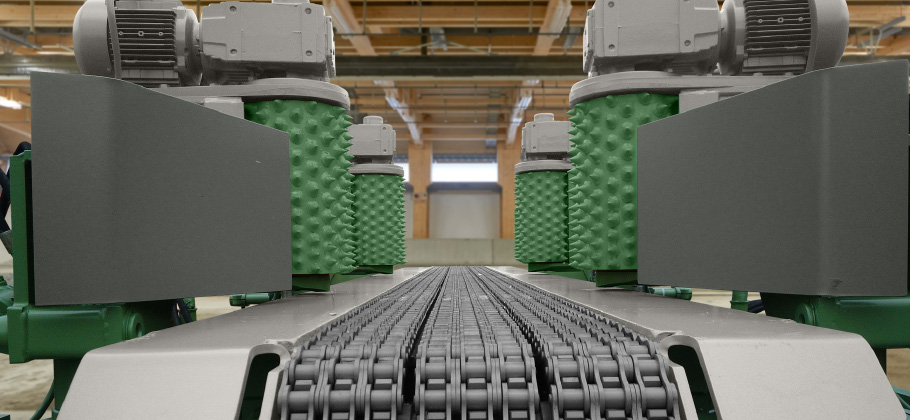

Das Kettenbett erzeugt den Holzvorschub und fixiert die Lage des Stammes während
der Zuführung in die Säge. Ein Impulsgeber am Antrieb des Kettenbettes gewährleistet
die korrekte Wegführung des Holzes. Die automatische Schmiervorrichtung sorgt für
die kontinuierliche Schmierung.

Die Stämme werden mit den zwei Drehwalzenpaaren zentriert und durch den Bediener
in die Sägeposition gedreht. Nach beendeter Eindrehung wird der Stamm fixiert, so dass
dieser sich nicht verdrehen kann.

Die Vorschubgeschwindigkeit wird automatisch angepasst um die Lücke zum voraus-
fahrenden Stamm zu schließen.

Der Bediener kann das zweite Stachelwalzenpaar zum Seitenrichten der Stämme
verwenden. Der Richtweg beträgt +/- 100 mm.

Das direkt vor dem Gatter positionierte Zentrierwalzenpaar zentriert den Stamm
automatisch.

Alle Schwenkbewegungen der Walzen erfolgen hydraulisch. Sämtliche Vorschubantriebe
sind frequenzgesteuert und passen sich automatisch an den Gattervorschub an.

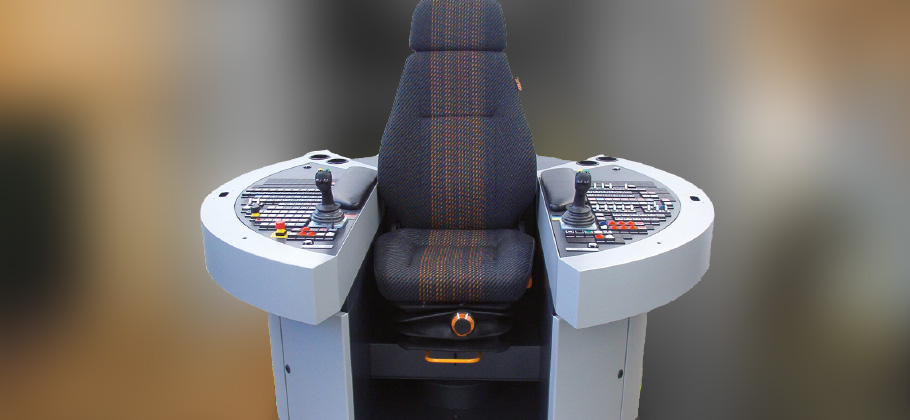

Bedienerarbeitsplatz

Der Zentrier- und Einzugstisch wird vom Hauptbedienstand der Gatterlinie bedient.
Das ergonomische, komfortable Bediener-Cockpit ist integraler Bestandteil der Anlage.
