LSH

Wirtschaftliches Gatter für den Einsatz in kleinen und mittelgroßen Sägewerken

Vorschubsystem

Das Gatter ist mit einem über den ganzen Bereich stufenlos einstellbaren hydraulischen
Vorschub ausgestattet.

Automatische Überhangverstellung

Der Überhang des Sägerahmens stellt sich automatisch entsprechend des gewählten
Vorschubs ein. Wartungsfreie Exzenter und Schneckengetriebe verstellen die Über-
hangplatten.

Schwingrahmen
Das LSH verfügt über einen Schwingrahmen. In Kombination mit der automatischen
Überhangverstellung werden äußerst günstige Einschnittverhältnisse, ohne Rückschnitt,
ermöglicht. Das Auswerfen von Sägespänen nach oben wird weitgehend verhindert und
der Einschnitt von starkem Holz wesentlich erleichtert.

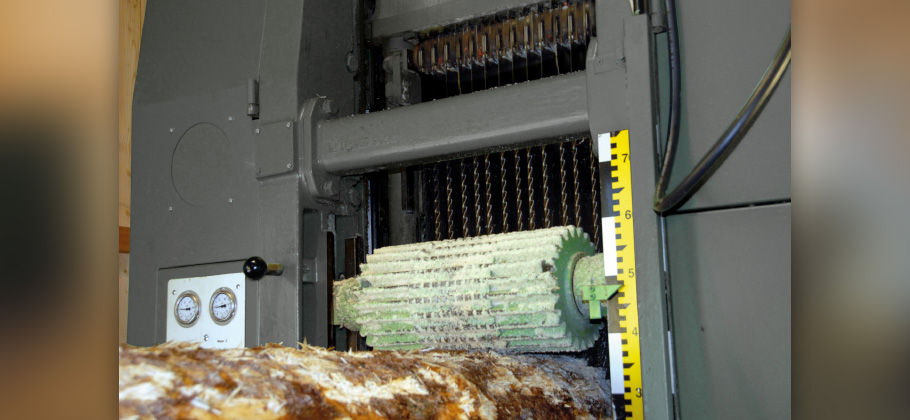

Walzen

Die Walzen sind geteilt und/oder mit leicht auswechselbaren Spurschalen bestückt.

Fundament

Das Gatter LSH kann auf die Sohlplatten des Vorgänger-Types LD gesetzt werden.
Im Schwungbereich genügt eine einfache Fundamentänderung.

Hauptantrieb

Für den Ausrückerbetrieb ist das Gatter mit Festund Leerscheibe ausgerüstet.

Hydraulik

Das Heben und Senken sowie der Antrieb der Vorschubwalzen erfolgt hydraulisch.
Die Hydraulik setzt sich zusammen aus Standardteilen, die im Baukastenprinzip
aufgebaut sind. Alle Bestandteile wie Elektromotoren, Pumpen und Ventile sind in
einer Zentralhydraulik getrennt vom Gatter zusammengefasst und gut zugänglich.

Die Schüttelrutsche sowie die Zentralschmierung verfügen über getrennte Antriebe
und können so auch beim Stillstand der Maschine eingesetzt werden.

Hydraulische Breitenverstellung

Das Gatter LSH kann auf Wunsch mit einer symmetrischen, hydraulischen Schnitt-
breitenverstellung „SV“ ausgerüstet werden. Die Verstellung der Sägepakete kann
während des Gatterlaufes vom Bedienpult aus erfolgen.

Zusatzeinrichtungen zum Gatter LSH

• USF Ferngesteuerte Gatterbeschickungsanlage
• ZE-F Zentrier- und Einzugstisch
• KSB Seitenwarenkappsäge
• AVER Auszugs- und Trennvorrichtung
• MAS Massenausgleicher
